Koordinatensysteme aus CAD in Revit einbinden

Es gibt mehrere Wege, ein Koordinatensystem aus einer CAD Datei (z.B. Lageplan) in Revit einzubinden – in diesem Artikel zeigen wir Ihnen einen besonders schnellen und einfachen Weg.

Referenzieren Sie zunächst die CAD Datei, die auf dem Koordinatensystem basiert, in Revit über Einfügen > CAD verknüpfen und platzieren Sie sie am besten so, dass Sie eine sinnvolle Beziehung zum Projektbasispunkt hat (üblich ist eine Gebäudecke oder Achsenschnittpunkt, auf den Sie sich bei der späteren Planung beziehen möchten). Projektbasispunkt bzw. Vermesserpunkt sollten zu diesem Zeitpunkt nicht manuell verschoben werden – verschieben Sie also nur die CAD Datei!

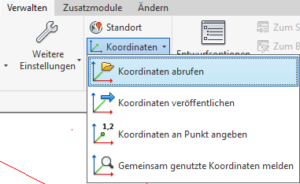

Nachdem die verlinkte CAD Datei richtig positioniert wurde, wird das Koordinatensystem ganz einfach über den Befehl Koordinaten abrufen abgeglichen:

Dies bewirkt, dass der Vermessungspunkt und Projektbasispunkt automatisch angepasst werden. Wenn Sie nun weitere CAD Dateien einfügen, die dasselbe Koordinatensystem nutzen, müssen Sie nur als Positionierung Auto – Nach gemeinsamen Koordinaten auswählen – die Dateien werden dann automatisch richtig positioniert und liegen korrekt übereinander:

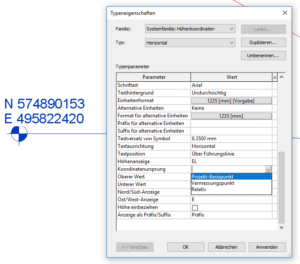

Übrigens – bei der Beschriftung können Sie immer wählen, ob sich diese auf denVermessungspunkt (entspricht z.B. den Gauss-Krüger Koordinaten) oder den Projektbasispunkt (lokale Referenz) beziehen soll:
