Grâce à FDO, AutoCAD Map 3D accède à de nombreuses sources de données nativement, sans conversion.
Parmi les fournisseurs FDO fournis en standard avec AutoCAD Map 3D 2008, on trouve le fournisseur WMS. Le code source de ce fournisseur est disponible sur le site de FDO, au sein de l’OSGeo.
Vous trouvez dans cet article un exemple de cette connexion vers un serveur WMS.
1. Démarrez AutoCAD Map 3D
2. Affichez le volet Tâches via l’une de ces possibilités :
– Vue/Volet Tâches (CUI Map 3D Geospatial)
– Affichage/Volet Tâches (CUI Map Classique)
– La commande "_mapwspace" (par exemple dans Civil 3D)
3. Dans l’onglet Gestionnaire d’affichage du volet tâches, cliquez sur "Données" et "Connexion aux données".

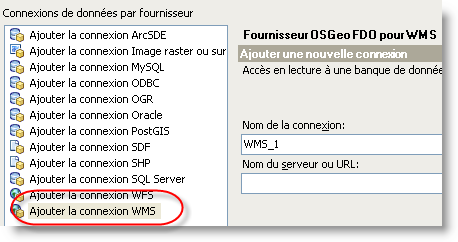

4. Sélectionnez "Ajouter la connexion WMS" pour utiliser
le fournisseur OSGeo FDO pour WMS Notez que ce fournisseur est bien
marqué "Fournisseur OSGeo FDO". Il s’agit d’un fournisseur dont le code
source a été confié à
l’OSGeo
:

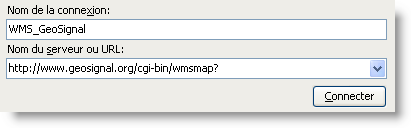

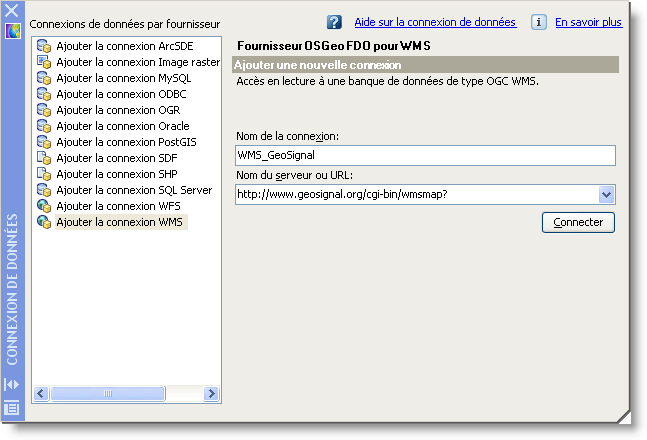

5. Donnez un nom à la connexion, et indiquez l’URL du serveur WMS auquel vous souhaitez vous connecter. Pour cet article, j’utilise le serveur mis en place par GeoSignal. L’URL de ce serveur WMS est http://www.geosignal.org/cgi-bin/wmsmap?. Saisissez cette URL dans le champ "Nom du serveur ou URL", puis cliquez sur "Connecter" :
6. Le site de GeoSignal étant ouvert, cliquez sur "Connecter" sans saisir de nom d’utilisateur, ni de mot de passe :
7. La liste des données mises à disposition par GeoSignal apparait alors :

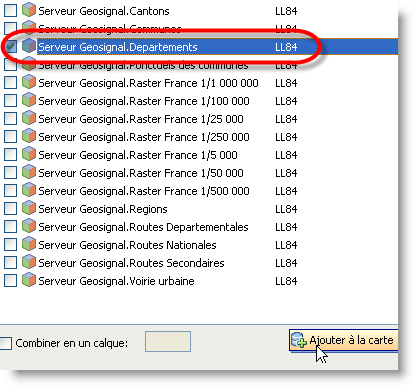

8. Sélectionnez une des couches publiées (par exemple "Serveur GeoSignal.Departements"), puis cliquez sur "Ajouter à la carte" :
9. La carte de France par Départements apparait alors dans AutoCAD Map 3D :

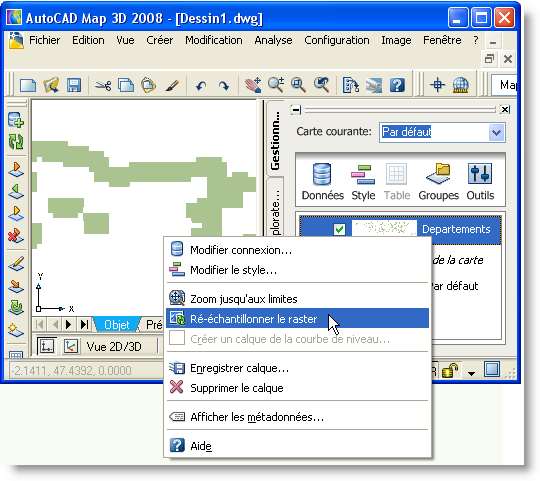

10. Lorsque vous zoomez, afin de limiter la charge réseau, cette image n’est pas rafraichie automatiquement. Pour la rafraichir après avoir zoomé, faites un clic droit dans le "Gestionnaire d’affichage" sur le calque correspondant à votre serveur WMS, puis cliquez sur "Ré-échantilloner le raster" :
Ainsi, grâce à la technologie Open Source FDO et au standard ouvert WMS, AutoCAD Map 3D accède nativement à de nombreuses informations, quelle que soit la technologie serveur utilisée (pour peu qu’elle implémente le standard WMS).
