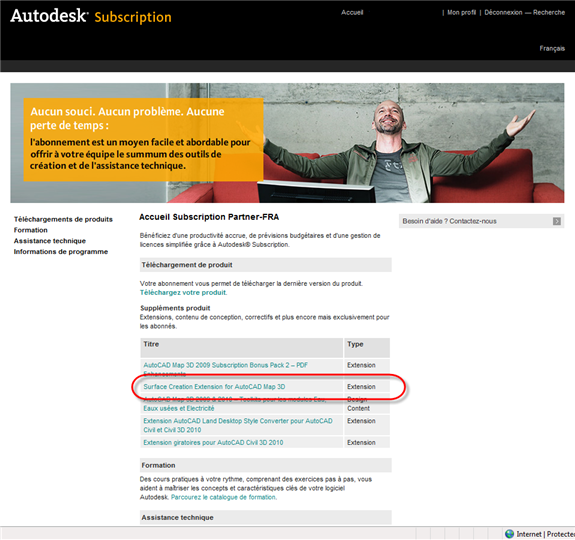

Si vous êtes sous souscription, vous pouvez télécharger gratuitement “AutoCAD Map 3D 2010 Surface Creation Extension”.
Cette extension est disponible en version 32 bits et 64 bits (car AutoCAD Map 3D 2010 est aussi disponible nativement dans ces deux versions).
Vous pouvez téléchargez la version anglaise de cette extension, qui fonctionne sur la version française d’AutoCAD Map 3D 2010.
Une fois l’extension installée, vous avez à disposition une nouvelle fonction pour créer des surfaces 3D à partir de points ou de courbes de niveaux.
Cette fonction est disponible dans le ruban basé sur les outils :
Cette fonction est aussi disponible dans le ruban basé sur les tâches :
Les données pouvant servir à la création d’une surface 3D sont :
– des fichiers de points Ascii
– des points ou des courbes de niveau issus d’une connexion FDO (donc SHP, Oracle, ArcSDE, MapInfo, PostGIS, …)
– des points sous forme d’entités DWG présents dans le dessin courant.

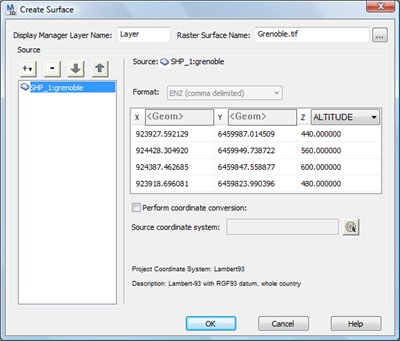

Ces surfaces 3D se paramètrent via cette boite de dialogue, identique à la boite présente dans l’outil de modélisation terrain pour AutoCAD Map 3D 2009 :

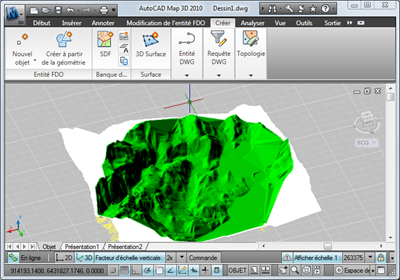

Et le résultat est … une surface 3D :
