Obtenir des géométries 3D à partir de nuages de points – Shape Extraction for AutoCAD – disponible gratuitement sur Autodesk Labs

Je suis en retard par rapport à certains de mes collègues… mais je voulais essayer par moi-même avant d’écrire, et cette extension n'est disponible que depuis récemment pour les utilisateurs français.

Autodesk Labs a mis a disposition une extension nommée Shape Extraction for AutoCAD, dédié à AutoCAD 2011 et aux outils basés sur AutoCAD 2011

Cette extension gratuite a pour but d’accompagner l’exploitation de nuages de points avec différentes fonctions :
– n’afficher qu’une partie d’un nuage de points (Crop)

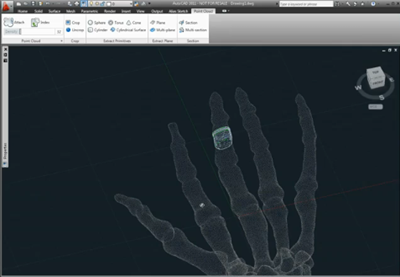

– retrouver des formes élémentaires dans un nuage de point (les formes traitées sont les sphères, tores, cones, cylindres et surfaces cylindriques)
– retrouver des plans et des sections

Ces fonctions, combinées avec les fonctions de digitalisation 3D natives dans AutoCAD sont particulièrement pertinentes.

Je reprends ci dessous quelques liens importants :
– installer Shape Extraction sur une version non supportée basée sur AutoCAD 2011
– Plusieurs vidéos sur YouTube
– les mêmes vidéos en fichier, si vous n’accédez pas à YouTube

Ils en ont déjà parlé

– Kean Walmsley, sur Through the Interface
– Shaan Hurley, sur Between the Lines
– et bien sûr Scott Sheppard, qui en a parlé de nombreuses fois sur It’s Alive in the Lab
