Aujourd’hui, j’accueille un invité : Olivier Bayle, du blog Village BIM.
Olivier a préparé cet article sur l’affichage des nuages de points dans AutoCAD 2014 (et donc valable dans tous les outils basés sur AutoCAD). Donc, si vous utilisez les nuages de points, y compris dans vos process BIM, cet article est pour vous !
Je laisse le clavier à Olivier …
Avec l’arrivée de ReCAP Photo et ReCAP Studio, l’édition 2014 de notre gamme de logiciels a introduit un nouvel import de nuage de points encore plus performant.
Vous trouvez ci-dessous les logiciels qui utilisent cette nouvelle technologie.
Dans le logiciel AutoCAD 2014, il existe plusieurs paramètres qui administrent l’affichage du nuage de points. Vous trouvez ci-dessous les différents réglages.

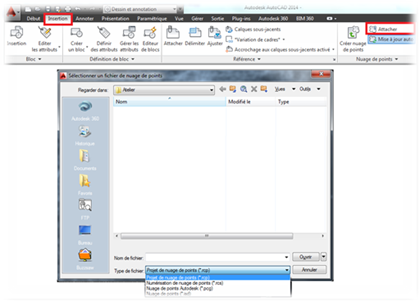

Dans l’onglet “Insertion”, le bouton “Attacher” permet d’importer un nuage de points au format :
– RCP : faisant office de fichier de projet référençant plusieurs fichiers RCS,
– RCS : nuage de points de la famille ReCAP,
– PCG : ancien format de nuage de points Autodesk,
– ISD : ancien format de nuage de points, initié par AutoCAD Map 3D et AutoCAD Civil 3D. Ce format utilise un moteur Ambercore.

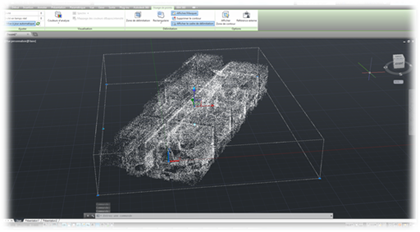

Une fois le nuage de points importé, voici ce que vous pouvez obtenir :

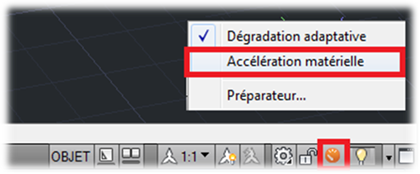

* Activation de l’accélération matérielle (si le processeur graphique votre carte graphique le permet).
En bas à droite, cliquer sur le symbole de l’accélération matérielle et activez-la.

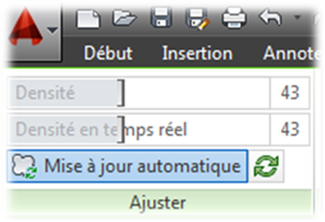

* Augmenter la densité du nuage de points :
– Cliquer sur le nuage de points,
– Dans l’onglet “Nuage de points” : augmenter la densité de points.

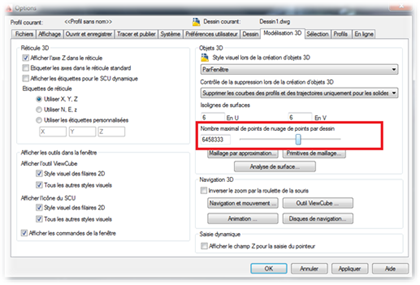

Dans les options d’AutoCAD, dans l’onglet “Modélisation 3D”, utiliser le curseur “Nombre maximal de points de nuage de points par dessin” :
Nota : Pour les systèmes 64 bits, le nombre maximal de points est de 10 millions. Augmentez la limite afin améliore la fidélité visuelle du nuages de points ou réduisez la limite pour améliorer les performances du système.
Nota bis : Ce paramètre ne peut pas être modifié pour les systèmes 32 bits (x86), qui possèdent au maximum 1,5 millions de points.

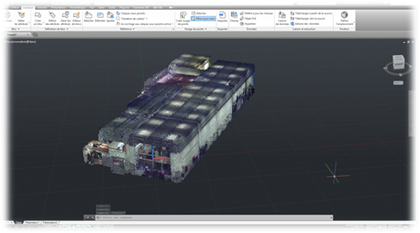

Résultats :
