Infraworks 2014 – Retrouvez l’emplacement d’un objet

1 min de lecture

Aujourd’hui, j’accueille un invité : c’est une nouvelle fois Olivier Bayle, du blog Village BIM qui a rédigé cet article – merci Olivier !

Comme vous le savez déjà, Infraworks 2014 permet de créer des modèles 3D d’infrastructure rapidement et facilement à partir de relevé topographique.
Il est très facile de modéliser l’environnement grâce à la palette de création (bâtiments, terrains, routes, mobilisé urbain, canalisations,…) et d’insérer des modèles 3D au format FBX par exemple mais aussi 3DS, DAE, DXF et OBJ.


Dans Infraworks, nous travaillons à une très grande échelle au regard de nos collèges du Bâtiment et on peut parfois se perdre dans le modèle, notamment sur l’emplacement des objets importés.
Si vous n’avez pas créé de signet (Onglet “Début/ Ajouter un signet”), il est possible quand même de retrouver les éléments recherchés.
Pour cela :

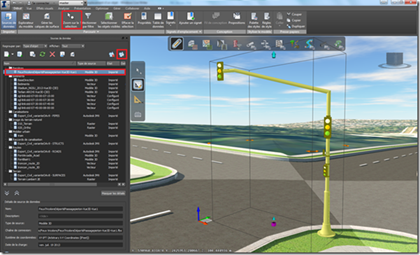

– Cliquer sur le bouton “Sources de données” dans l’onglet “Début”,
– Dans la fenêtre qui s’ouvre, cliquer sur l’objet que vous cherchez,
– Cliquer sur l’icône “Sélectionner des objets de source de données”,
– Enfin cliquer sur le bouton “Zoom sur la sélection”,
Vous obtiendrez un zoom sur l’élément recherché.

Rappel : vous perdez votre vue lorsque vous effectuez une régénération du modèle (onglet “Gérer”) car Infraworks 2014 initiale le modèle en affichant l’ensemble en vue de dessus. et donc la méthode ci-dessus permet aussi de retrouver vos objets.
