Infraworks 360 2015.3 : de multiples nouvelles fonctionnalités !

4 min de lecture

J’accueille une nouvelle fois un article d’Olivier Bayle, de Village BIM. Merci Olivier !

Depuis le mois de décembre, une nouvelle mise à jour du logiciel Infraworks : Infraworks 360 2015.3 apporte une nombre important de nouveautés que je vous propose d’explorer avec moi.

1-    Nouvelle interface d’accueil

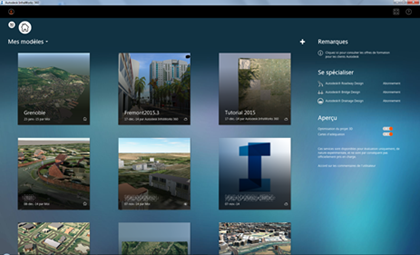

L’interface d’accueil a été totalement revue afin d’améliorer l’expérience utilisateur. Les projets sont affichés sous forme de vignettes avec en partie basse des logos nous indiquant son statut de partage (hébergé sur la machine, sur le cloud, partagé…) :

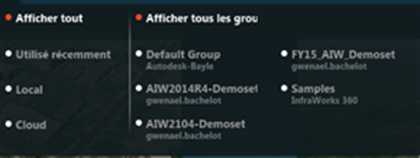

Vous pouvez filtrer l’affichage des projets suivant de type de partage :

Lorsque vous passez la souris sur une vignette, vous disposez des indications supplémentaires sur le modèle :
-    sa taille,
-    l’ouvrir,
-    le dupliquer,
-    le supprimer,

On notera la présence du nouveau module « Carte d’adéquation » que nous détaillerons plus bas.

2-    Model Builder version finale et améliorations
Rappel : le module « Model Builder » permet créer un modèle 3D à partir d’une zone définie par l’utilisateur sur une carte. Le modèle 3D est réalisé à partir de diffférentes sources de données :
– pour le terrain : bases de données topographiques mondiales (SRTM en dehors des Etats-Unis)
– pour les orthophotos : Microsoft Bing Maps
– pour les données vectorielles (batiments, eau, routes, voies ferrées, …)  : OpenStreetMap.

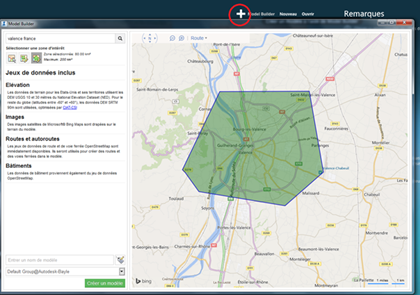

Pour démarrer le module, il suffira que cliquer sur le « + » et de vous laisser guider.
Nouveauté apportée: il est possible de saisir une zone polygonale.

Nota : Model Building n’est plus en version beta.

3- Objets 3D animés

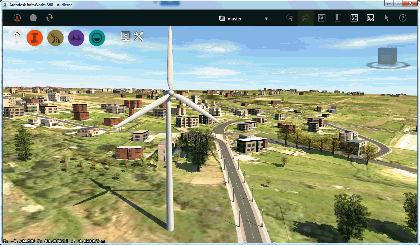

Encore une nouveauté qui rendra encore plus réaliste vos réalisations. On en avait déjà parlé sur ce blog, il s’agit de la possibilité d’insérer des objets 3D animés comme le montre l’image ci-dessous :

Objets 3D animés - AIW 360 2015 R3

Les objets animés se trouvent dans la zone « Création », la palette « Mobilier urbain ». Il est à noter que bien sûr l’ombre de l’objet et aussi animée.

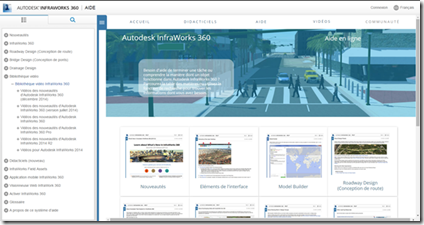

4-    Mise à jour des tutoriaux et vidéos
Les nouveaux tutoriaux sont accessibles à partir de la page d’accueil et en ligne :


5-    Stockage du modèle sur disque réseau :

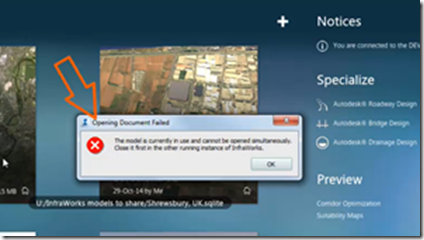

Il est maintenant possible d’héberger vos modèles sur un disque de votre réseau local afin de le partager avec plusieurs collaborateurs.

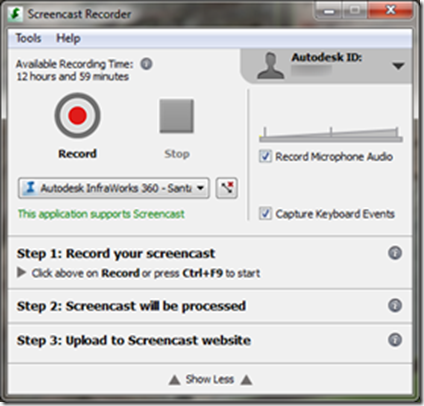

6-    Intégration partielle d’Autodesk ScreenCast
Rappel : L’applicatif « Autodesk ScreenCast » permet de créer des vidéos enregistrant vos diverses manipulations de souris et de clavier.


Il est donc possible de créer des tutoriaux vidéos afin de les partager avec vos collaborateurs.

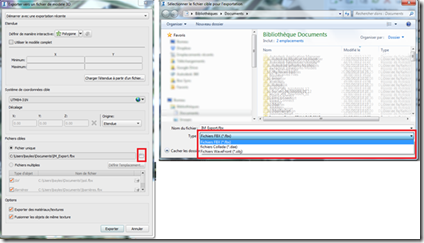

7-    Export du modèle en DAE et OBJ
Précédemment, il était possible d’exporter le modèle en format « FBX », avec cette nouvelle version deux autres formats sont disponibles :
-    WaveFront (“OBJ”),
-    Collada (“DAE”).

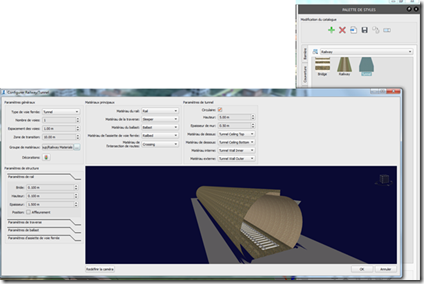

8-    Tunnels circulaires pour route et rail
Dans la palette de styles des routes et des voies ferrées, il est possible de définir des tunnels à section circulaire (case à coche à activée).


9-    Améliorations du module Drainage Design

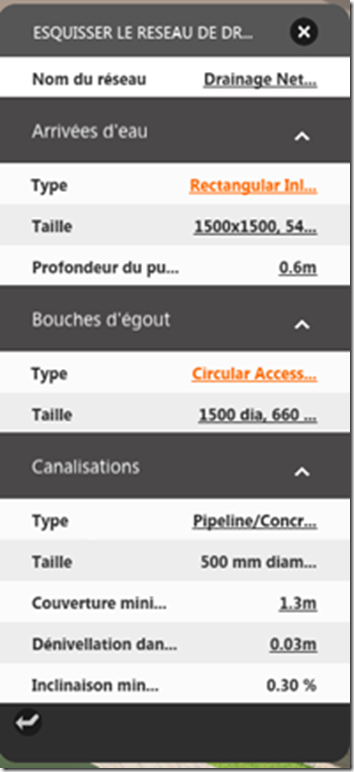

9.1    Ajout de la commande " Réseau de Drainage" :
-    Spécifier les paramétres de bouches d’égout (entrée et la taille),
-    Régler le décalage pour le regard centrale,
-    Régler le décalage aval des regards,
-    Espacement maximal pour les arrivées d’eau,
-    Régler la couverture des canalisations,
-    Dénivellation vis-à-vis de la structure,
-    Fixer la pente minimum,

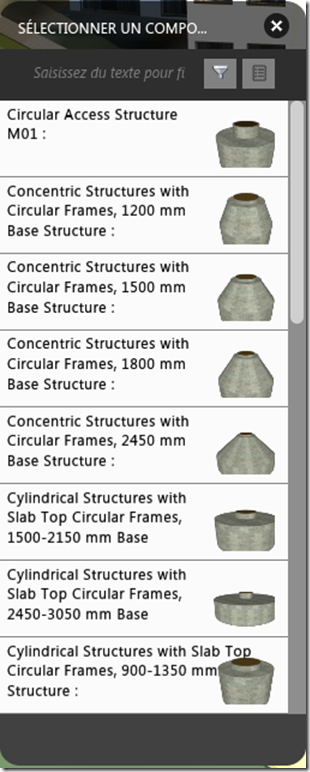

9.2     Ajout de nouvelles formes de bouches d’égout dans la bibliothèque :

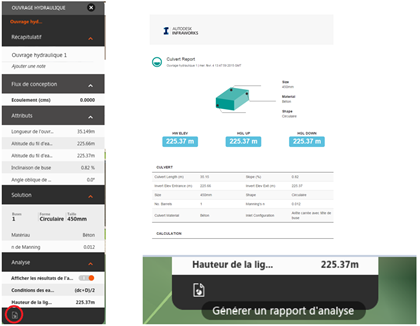

9.3     Ouvrages Hydrauliques : un rapport est disponible


10-    Le projet « Kameleon »

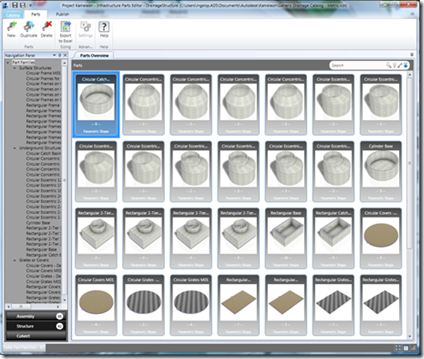

Le projet « Kameleon » est disponible sur le site Autodesk Labs, il permet d’éditer et d’assembler des bouches d’égout, regards, ouvrages hydrauliques.

11-    La liaison entre Infraworks et Civil3D améliorée

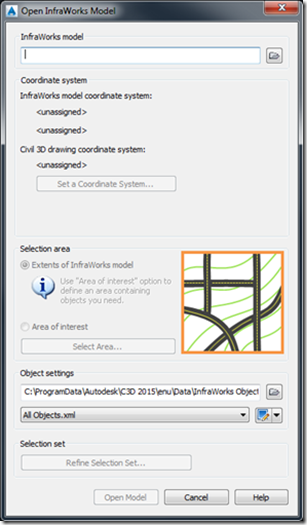

11.1    Possibilité d’ouvrir un modèle Infraworks directement dans Civil 3D
(Nécessite C3D 2015 + SP2 + Productivity Pack 1).

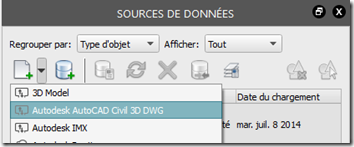

11.2    Création d’un lien Civil3D dans Infraworks

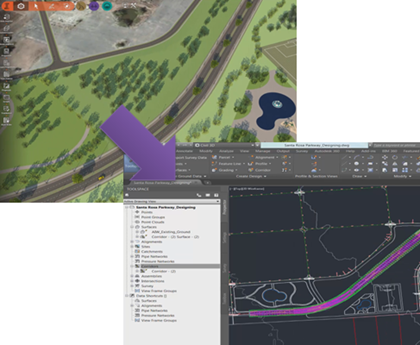

11.3    Importation dans Civil 3D l’intelligence des objets d’InfraWorks 360:
-    Routes de conception,
-    Intersections,
-    Zone de couvertures,
-    Les réseaux de tuyaux.

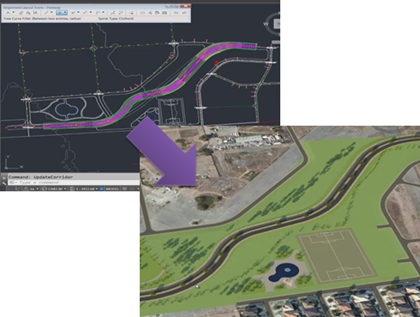

11.4    Exportation vers InfraWorks 360 de voiries aux profils traversaux et longitudinaux complexes créés dans Civil3D.

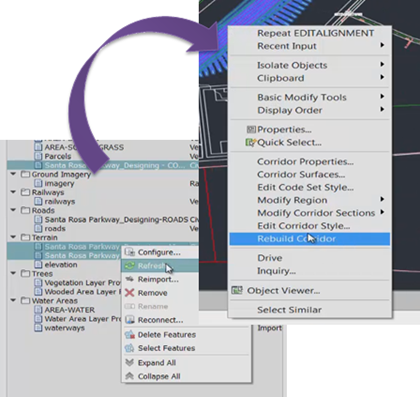

11.5 Civil3D et Infraworks, une meilleure synergie
Les données entre les logiciels Civil3D et Infraworks peuvent être liées, permettant aux modèles d’InfraWorks 360 d’être mis à jour tout au long de la conception détaillée.

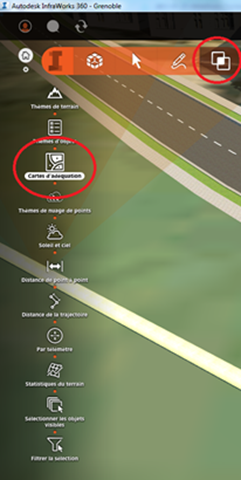

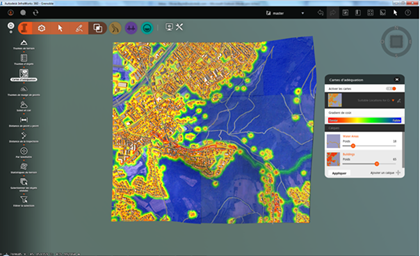

12-    Cartes d’adéquation
Il est possible de générer des cartes pour indiquer l'emplacement optimal de votre projet basé sur de multiples contraintes (cartographies de couleurs)

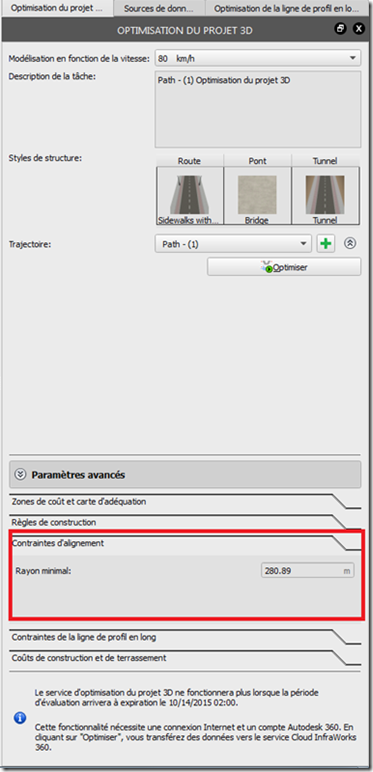

13-    Optimisation du projet 3D : Contrainte d'alignement – Rayon minimum ajouté :


Au final, c’est une version intermédiaire avec (encore une fois) de nombreuses nouvelles fonctionnalités.

Alors, êtes-vous prêts pour le BIM pour les Infrastructures ?
