L'une des fonctionnalités méconnues d'AutoCAD Map est sa capacité à caler des données vectorielles en utilisant un grand nombre de points de calage, ce qui peut être particulièrement utile pour des plans de récolement.

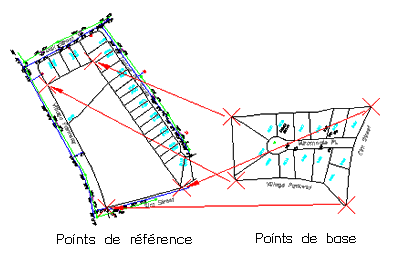

L'image ci dessous est extraite de l'aide en ligne :
Pour réaliser ce type de calage :
1. Lancer Map 3D
2. Charger les données de références et les données à caler :
– soit en ouvrant les DWG directement
– soit en intégrant les données de références en références externes (XREF)
– soit en intégrant les différentes données avec le moteur de requêtes propre à AutoCAD Map 3D.
– soit enfin en chargeant vos données DWG via l'une des trois manières précédentes, et en chargeant vos données SIG via FDO.
3. Lancer la commande d'étirement élastique de données vectorielles par l'une des trois manières ci dessous :
– dans l'espace de travail "Map3D Geospatial", en cliquant dans Modification / Étirement élastique :
– dans l'espace de travail "Map Classique", en cliquant sur Carte / Outils / Etirement élastique :
– via la commande adersheet
4. Ensuite, saisir le premier point de votre dessin à déplacer (point de base) puis le point où il doit être placer (point de référence) :
5. Puis continuer avec les points suivants.
6. Quand tous les points sont saisis, taper sur Entrée pour terminer cette phase.

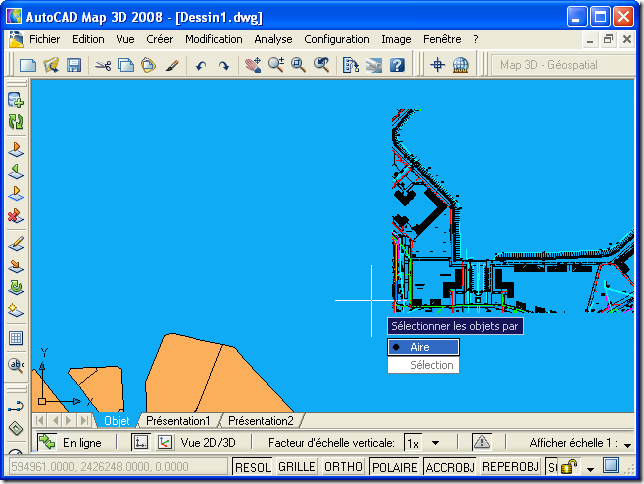

7. Sélectionner Aire ou Sélection pour sélectionner les objets à déplacer.

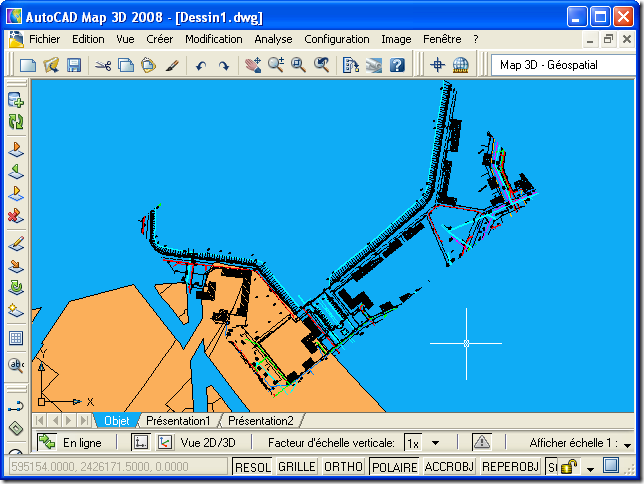

8. Une fois la sélection validée, les données sont déplacées :
Remarques :
– si le besoin est de reprojeter des données d'un système de projection à un autre, il ne faut pas utiliser cette méthode, mais plutôt exploiter les capacités d'AutoCAD Map propres aux systèmes de projection.
– si vous disposez d'une grille contenant l'ensemble des points de base et des points de référence, il est possible assez facilement d'automatiser l'étirement élastique… mais ce sera le sujet d'un prochain billet 🙂
