Utiliser les fichiers .layer dans AutoCAD Map 3D 2009

Ce billet aurait tout aussi bien pu s’intituler "comment sauvegarder les paramètres d’un calque en dehors d’un document"…

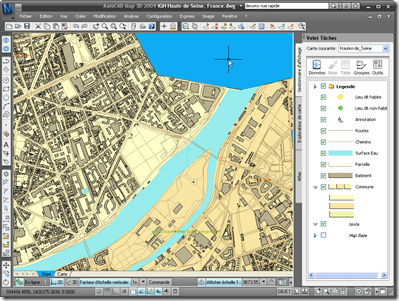

Dans AutoCAD Map, gràce à FDO, vous pouvez créer une carte exploitant des données stockées dans différents formats (Oracle, Shp, SDF, …).

En enregistrant le fichier DWG courant, vous enregistrez toutes les informations de chacun des calques FDO présents dans le dessin courant.

Ainsi, pour chaque calque FDO, vous stockerez :

• les informations de connexion à la source de données (type de fournisseur FDO, paramètres d’accès aux fichiers, à la base de  données ou au service web, login, mot de passe – en option, …)
• les filtres appliqués avant le chargement des données
• les différents styles appliqués en fonction des niveaux de zoom
• les définitions des différentes étiquettes appliquées au calque
• les définitions des jointures réalisées
• les définitions des colonnes calculées
• …

Et, lorsque vous ouvrirez un fichier DWG contenant ces informations, les différentes connexions seront recréées, les styles ré appliqués, …

Une des fonctionnalités méconnues d’AutoCAD Map est la possibilité de sauvegarder ces différentes informations dans un fichier propre à chaque calque FDO. Ces fichiers ont pour extension .layer.

Ces fichiers .layer sont des fichiers XML, exploitant via RDF les différents schémas des ressources XML utilisées par le référentiel XML de MapGuide (MapGuide Open Source, comme Autodesk MapGuide Enterprise)…

Il s’agit encore d’une exploitation de la convergence outil bureautique / technologie web  qui fait partie intégrante de la stratégie Autodesk.

Pour le dire autrement : le format de ces fichiers .layer est ouvert, décrit, et vous pouvez le cas échéant les créer ou les modifier en dehors d’AutoCAD Map.

Ces fichiers .layer  se créent dans AutoCAD Map en faisant un clic droit sur un calque FDO dans le Gestionnaire d’Affichage, et en cliquant sur  Enregistrer calque :

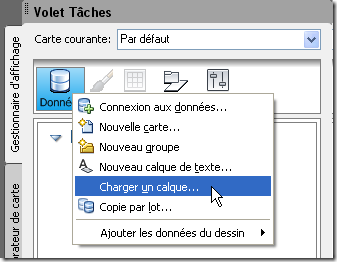

Après avoir précisé le nom du fichier, et cliquer sur Enregistrer, vous pourrez charger ce même fichier dans un autre dessin AutoCAD Map. Pour cela, dans le Gestionnaire d’Affichage, cliquez sur Données, puis sur Charger un calque.

Ainsi, vous pouvez créer des fichiers .layer et finalement n’utiliser que ces fichiers pour vous connecter à vos données, nativement, sans copie ni conversion.
Vous pouvez aussi partager ces fichiers au sein d’un service ou d’un département, pour diffuser vos données accompagnées de leur symbologie, en utilisant un fomat de fichier ouvert et identique, quel que soit le format de votre donnée.

Je vous encourage à ouvrir (dans un éditeur de texte ou un éditeur XML) le fichier avec l’extension .layer ainsi créé. Vous pourrez ainsi constater que ce fichier est très facilement modifiable (même sans jeter un coup d’oeil aux schémas XSD publiées avec MapGuide). Je reviendrais d’ailleurs sur ce point prochainement.
