Da ich in den vergangenen Tagen diese Frage zwei mal gestellt bekommen habe, möchte ich den Weg hier im BIM Blog kurz beschreiben.
Im AutoCAD zum Beispiel kann zu jedem Zeitpunkt der Planung ein beliebiger Ausschnitt eines Grundrisses in einem bestimmten Maßstab gedruckt werden, in dem per Fensterauswahl dieser Bildausschnitt gewählt, anschließend der Maßstab und die Ausrichtung eingestellt wird.

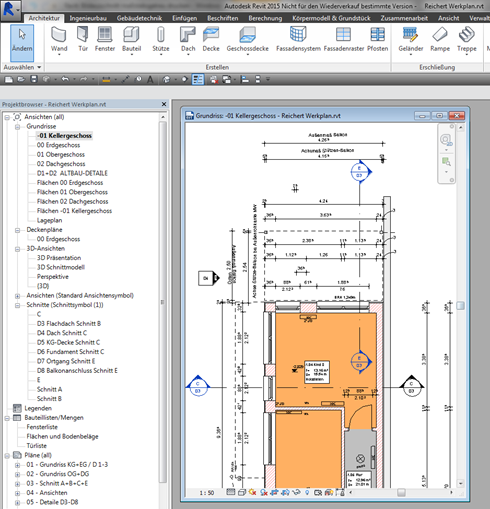

In Revit funktioniert dies auch, nur ein klein wenig anders: Sie zoomen einfach in der entsprechenden Ansicht in den gewünschten Ausschnitt, der gedruckt werden soll und können zusätzlich auch das Ansichtsfenster selbst verkleinern, um den Ausschnitt noch genauer zu definieren:

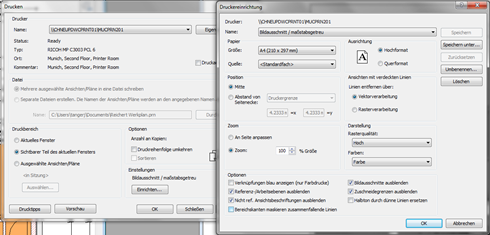

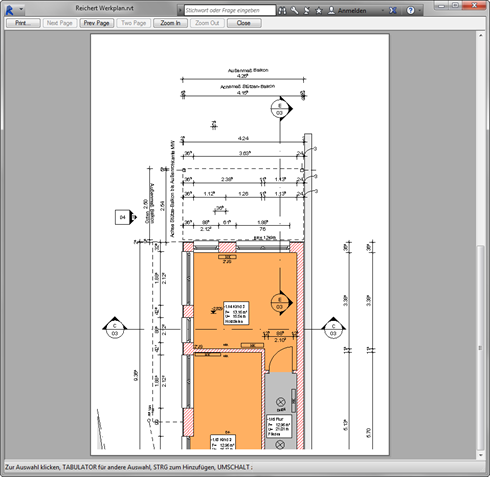

Anschließend gehen Sie auf „Drucken“ und wählen die Druckbereichsoption „Sichtbarer Teil des aktuellen Fensters“, fertig. Einzige Bedingung dafür ist, dass der Zoombereich in der Druckereinstellung auf 100% eingestellt wird, dann kommt der Ausschnitt maßstabsgetreu heraus.
