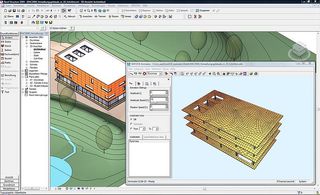

Die SOFiSTiK Revit Schnittstelle bieten eine nahtlose Integration der FE Berechnung mit allen möglichkeiten der SOFiSTiK Software. Die vollautomatische FE Netzgenerierung mit einem der leistungsfähigsten 3D Netzgeneratoren wird direkt in Revit Structure gestartet, um Systemänderungen schnell in statische Rechenmodelle umzusetzen.
Derzeit können folgende Elemente aus Revit übernommen werden:
- Decken, Wände, Stützen
- Alle Familien die Tragwerkseigenschaften besitzen
- Einzel-, Linien- und Flächenlasten
- Lastfälle
- Auflagerbedingungen
- Rasterlinien
Eine sofortige Kontrolle der Struktur ist über den ANIMATOR und mit WinGRAF direkt aus Revit möglich. Das System kann dann komfortabel in ein SOFiSTiK Structural Desktop (SSD) Projekt integriert werden, um die weiteren Berechnungsschritte dialoggestützt durchzuführen. Die weitere Modifikation der Struktur ist natürlich auch mit dem auf AutoCAD 2011 basierenden SOFiPLUS möglich.
Sehen Sie sich diese Schnittstelle und den kompletten Ingenieurbau – Workflow auf Basis von Revit Structure mit folgenden Inhalten als Film an:
- Modellierung des 3D Modells in RST
- Positions- und Schalplanung (auch mit Hilfe der BIMtools)
- Statik Schnittstelle
- Berechnung des Gesamtmodells
- Bemessung eines ausgeschnittenen Modellteils
- Bewehrungsplanung mit Abgleich aus der FE-Berechung
- automatische Erstellung einer Bewehrungszeichnung per Makro
